Érdekes esetek
A legtöbb projektünk egyedi alkatrészek, prototípusok vagy sorozatgyártott elemek vízsugaras vágásáról szól. Időről időre azonban olyan különleges feladatokkal is találkozunk, amelyek ritkán kerülnek egy vízsugaras vágással foglalkozó céghez.
Az alábbi példákon keresztül bepillantást engedünk néhány olyan munkánkba, amelyekre mi is büszkék vagyunk. Minden eset más és más kihívást jelentett, de közös bennük, hogy a precizitás, a körültekintő tervezés a folyamatos kommunikáció és egyes esetekben a személyes találkozó is elengedhetetlen volt a sikeres végeredményhez.
Versenyautó karbon-kerámia féktárcsájának átmérőcsökkentése
A feladat
Partnerünk egy nagyteljesítményű versenyautó karbon-kerámia féktárcsájának átalakításával keresett meg bennünket. A 380 mm átmérőjű féktárcsa nem fért el a kiválasztott felni mögött, ezért az átmérőjét 380 mm-ről 374 mm-re kellett csökkenteni úgy, hogy a kész alkatrész továbbra is biztonságosan használható maradjon.
A kihívás
A féktárcsa speciális karbon-kerámia anyagból készült, amely rendkívül könnyű, ugyanakkor kivételesen kemény. Üzemi hőmérséklete több száz Celsius-fok is lehet, ezért minden megmunkálásnak meg kellett őriznie az anyag eredeti tulajdonságait.
A tárcsa vastagsága 28 mm volt, mégis olyan vágási tulajdonságokat mutatott, mint egy 50 mm vastag szerkezeti acél. A legnagyobb kihívást azonban nem az anyag keménysége jelentette, hanem az, hogy egy már elkészült, nagy értékű alkatrészt kellett tökéletes pontossággal újramunkálni. A vízsugarat századmilliméteres pontossággal kellett beállítani, hiszen a legkisebb eltérés is használhatatlanná tehette volna a féktárcsát.
A feladat felelősségét tovább növelte, hogy egy ilyen karbon-kerámia féktárcsa piaci értéke megközelítőleg 2 millió forint darabonként.
Miért a vízsugaras vágás?
A karbon-kerámia egy rendkívül nehezen megmunkálható anyag, amelynél a hőhatás nem megengedhető. A vízsugaras vágás hőhatásmentes technológiájának köszönhetően az anyag szerkezete nem változott meg, nem keletkezett repedés vagy hőkárosodás, miközben a kívánt átmérő nagy pontossággal kialakítható volt.
Az eredmény
A féktárcsa átmérőjét a kívánt méretre csökkentettük, a vágás pontos és egyenletes lett. Partnerünk visszajelzése alapján a módosított alkatrészeket sikeresen beépítették a versenyautóba, amely azóta is üzemszerűen működik.
Ez a projekt jól példázza, hogy a vízsugaras vágás nemcsak új alkatrészek gyártására alkalmas, hanem olyan különleges feladatok megoldására is, ahol a pontosság, a hőhatásmentes megmunkálás és a biztonság egyszerre alapvető követelmény.
Repülőgép propeller anyagvizsgálati előkészítése
A feladat
Egy különleges feladat kapcsán több partnerünk is megkeresett bennünket, köztük olyan cégek is, akikkel ugyan hasonló területen dolgozunk, mégis jó szakmai kapcsolatot ápolunk. Mindannyian ugyanarra a megoldásra kerestek választ: egy rendkívül speciális megmunkálási feladathoz olyan technológiára volt szükség, amelyet végül mi valósíthattunk meg.
Néhány nappal később közvetlenül attól a vállalattól is megérkezett a megkeresés, amely számára a munkát el kellett végezni. A feladat egy repülőgép propellerlapátjának kettévágása volt anyagvizsgálati célból. A repülőgépiparban bizonyos üzemóra után egyes alkatrészeket roncsolásos vizsgálatnak vetnek alá annak érdekében, hogy ellenőrizzék az anyag szerkezetét és állapotát.
A kihívás

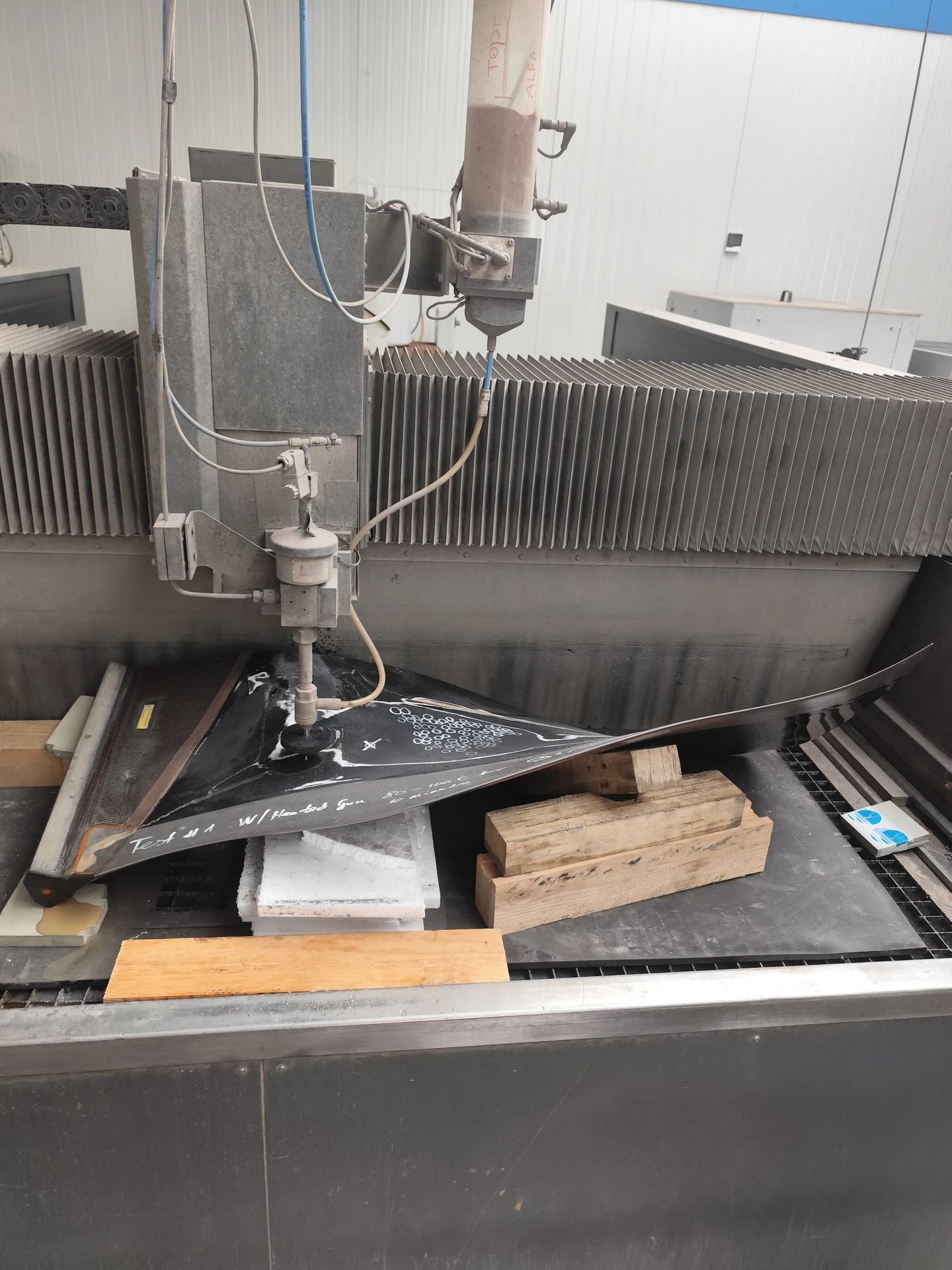

A feladat jóval összetettebb volt, mint egy hagyományos vágási munka. A propellerlapát különleges, térbeli geometriája miatt önmagában nem állt stabilan, ezért egyedi rögzítést kellett kialakítani. A vágási sík sem volt egyenes, ráadásul az alkatrész több különböző anyagból épült fel. A pontos anyagösszetétel természetesen bizalmas információ volt, de a szerkezet karbon-kompozit, speciális műanyag és helyenként titán bevonat kombinációjából állt.
A legnagyobb kihívást azonban az jelentette, hogy a vágás során a propeller ívelt felületét folyamatosan követni kellett. A vízsugaras technológiánál ugyanis kulcsfontosságú, hogy a vágófej és a munkadarab közötti fókusztávolság végig optimális maradjon. Ez ennél a projektnél folyamatos odafigyelést és manuális korrekciót igényelt.
És igen… a megrendelő a teljes megmunkálás alatt egy pillanatra sem vette le a szemét a propellerről. Mi pedig ezt teljesen megértettük.
Miért a vízsugaras vágás?
Az anyagvizsgálat hitelessége miatt a propeller semmilyen hőterhelést nem kaphatott. A vízsugaras vágás hőhatásmentes technológiája biztosította, hogy az anyag eredeti szerkezete változatlan maradjon, miközben a különböző anyagokból felépülő kompozit szerkezet is pontosan és sérülésmentesen volt megmunkálható.
A vegyes anyagú kompozit szerkezetek megmunkálásánál a vízsugaras vágás az egyik legsokoldalúbb és legbiztonságosabb technológia, hiszen ugyanazzal a vágási folyamattal többféle anyag is egyidejűleg, nagy pontossággal vágható.
Az eredmény
A propellerlapát pontosan a kijelölt metszeti sík mentén került felvágásra, a megrendelő elvárásainak megfelelő minőségben. A vágási felület alkalmas volt a tervezett anyagvizsgálatra, a projekt pedig sikeresen zárult.
Ez a munka számunkra is emlékezetes maradt. Nemcsak a különleges alkatrész vagy a műszaki kihívás miatt, hanem azért is, mert ismét bebizonyította, hogy a precizitás, a gondos előkészítés és a megfelelő technológia együtt olyan feladatok megoldását is lehetővé teszi, amelyek első pillantásra szinte kivitelezhetetlennek tűnnek.
